Opis

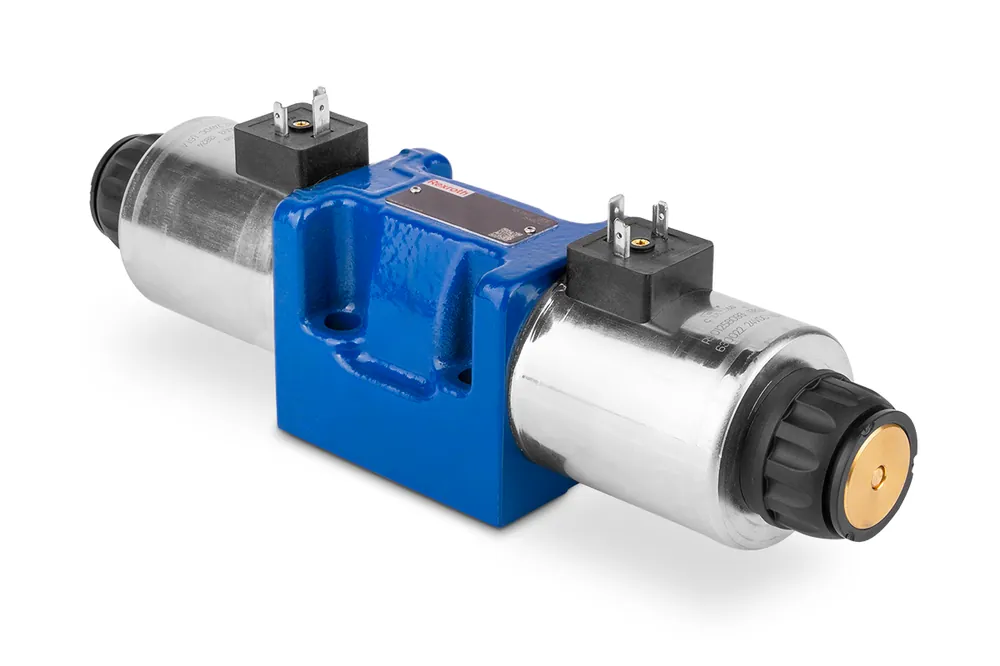

Rozdzielacz Bosch Rexroth 4WE 10 J6X/EG24N9K4/M – zawór kierunkowy NG10
Rozdzielacz 4WE 10 J6X/EG24N9K4/M R901278744 Bosch Rexroth to profesjonalny zawór kierunkowy stosowany w hydraulice siłowej do sterowania przepływem oleju oraz kierunkiem pracy siłowników i silników hydraulicznych.
Sprawdzone rozwiązanie przemysłowe – wysoka trwałość i precyzja sterowania.
Budowa i działanie
Zawór należy do serii 4WE, czyli bezpośrednio sterowanych rozdzielaczy suwakowych. Sterowanie odbywa się za pomocą cewek elektromagnetycznych 24V DC, które przesuwają suwak i zmieniają kierunek przepływu medium.
Wersja /M posiada przesterowanie ręczne, co umożliwia sterowanie zaworem bez zasilania – np. podczas uruchomienia lub serwisu.
Najważniejsze zalety
- oryginalny Bosch Rexroth – wysoka jakość wykonania,
- rozmiar NG10 – większa wydajność niż NG6,
- sterowanie elektryczne 24V DC,
- możliwość ręcznego przesterowania,
- łatwa integracja z układami dzięki standardowi ISO 4401.
Zastosowanie
- agregaty hydrauliczne,
- maszyny przemysłowe i produkcyjne,
- prasy i linie technologiczne,
- maszyny rolnicze i budowlane,
- modernizacja i serwis układów hydraulicznych.
Specyfikacja techniczna
| Model | 4WE 10 J6X/EG24N9K4/M |
| Numer katalogowy | R901278744 |
| Producent | Bosch Rexroth |
| Typ | Rozdzielacz suwakowy |
| Rozmiar ISO | NG10 |
| Zasilanie | 24V DC |
| Sterowanie | Elektryczne |
| Uszczelnienie | NBR |
| Waga | 5,45 kg |
| Kod EAN | 2010001056324 |
| Cena |
Montaż i kompatybilność
Rozdzielacz przeznaczony jest do montażu płytowego zgodnie z normą ISO 4401 (NG10). Do instalacji należy zastosować odpowiednią płytę przyłączeniową oraz śruby montażowe zgodne z dokumentacją producenta.
Na co zwrócić uwagę przy doborze?
Dobierając zawór należy uwzględnić:
- typ suwaka (np. oznaczenie J),
- napięcie cewki (DC/AC),
- rozmiar NG (NG10),
- zgodność z płytą przyłączeniową,
- wymagany przepływ i ciśnienie pracy.
FAQ
Do czego służy rozdzielacz 4WE? Steruje kierunkiem przepływu oleju hydraulicznego i pracą siłowników.
Czy zawór pasuje do każdej płyty NG10? Tak, jeśli jest zgodna z ISO 4401.
Co oznacza oznaczenie suwaka J? Określa konfigurację przepływu i funkcję zaworu.
Czy można sterować ręcznie? Tak – wersja /M posiada przesterowanie ręczne.
