Opis

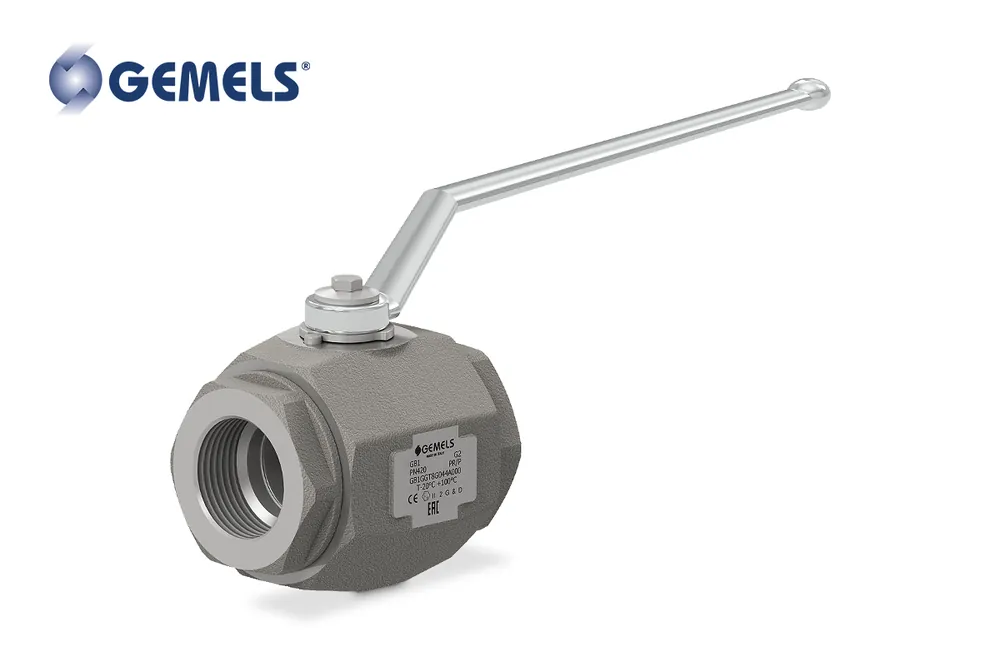

Zawór kulowy odcinający 2-drogowy Gemels GB1 1 1/4″ BSP DN32 420 bar – kuty, pełny przelot
Wysokociśnieniowy zawór kulowy serii GB1 firmy Gemels przeznaczony do najbardziej wymagających układów hydrauliki siłowej. Konstrukcja zaworu wykonana w technologii kucia zapewnia maksymalną wytrzymałość mechaniczną oraz bezpieczeństwo pracy przy ekstremalnych parametrach.
Specyfikacja techniczna
| Kod produktu | GB1GGT6G0L1A000 |
| EAN | 2010001373346 |
| Typ | Kulowy 2-drogowy |
| Konstrukcja | Kuty (forged) |
| Ciśnienie | 420 bar (PN420 / 42 MPa) |
| DN | 32 |
| Gwint | 1 1/4″ BSP |
| Przelot | Pełny (full bore) |
| Waga | 4,386 kg |
Analiza techniczna i bezpieczeństwo (SEP)
- Ekstremalne ciśnienie 420 bar – zawór przeznaczony do pracy w układach wysokiego ryzyka, wymaga poprawnego montażu i doboru komponentów.
- Współczynnik bezpieczeństwa – konstrukcja projektowana z zapasem wytrzymałości, jednak nie wolno przekraczać ciśnienia nominalnego.
- Pełny przelot – brak strat ciśnienia, minimalna turbulencja, optymalny przepływ.
- Duża średnica DN32 – wymaga odpowiedniego podparcia instalacji i eliminacji drgań.
Materiały i uszczelnienia
- Korpus: stal węglowa kuta
- Kula: stal precyzyjna
- Gniazda: POM / opcjonalnie PEEK
- Uszczelnienia: PTFE + NBR / FKM / EPDM
Montaż i eksploatacja
- gwint 1 1/4″ BSP wymaga precyzyjnego uszczelnienia
- zalecane stosowanie odpowiednich złącz i podkładek
- kontrola szczelności przy wysokim ciśnieniu
- przy dużych DN możliwy wysoki moment operacyjny
Zalety
- wysoka odporność na ciśnienie
- kuty korpus – trwałość
- pełny przelot – wydajność
- długa żywotność
Zastosowanie
- hydraulika siłowa
- przemysł ciężki
- instalacje wysokociśnieniowe
FAQ
Czy zawór jest do wysokiego ciśnienia?Tak, do 420 bar.
Czy ma pełny przelot?Tak.
Czy wymaga specjalnego montażu?Tak, ze względu na wysokie ciśnienie.
