Opis

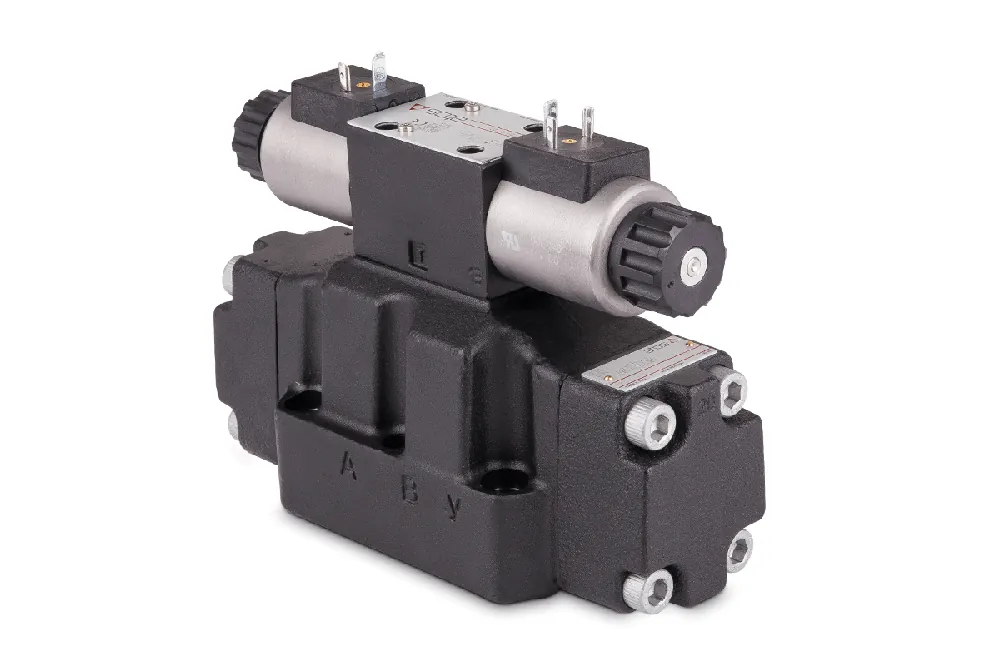

Rozdzielacz suwakowy NG16 DPHE-2713-X 24DC Atos
Rozdzielacz suwakowy NG16 DPHE-2713-X 24DC Atos to profesjonalny zawór kierunkowy do układów hydrauliki siłowej. Służy do sterowania kierunkiem przepływu oleju hydraulicznego, a tym samym do sterowania ruchem siłowników, silników hydraulicznych oraz innych elementów wykonawczych.
Model należy do serii DPHE – pilotowych rozdzielaczy suwakowych sterowanych elektrycznie. Według karty katalogowej Atos zawory DPHE posiadają montaż płytowy zgodny z ISO 4401, a maksymalne ciśnienie pracy wynosi 350 bar. Dla rozmiaru NG16 / DPHE-2 maksymalny przepływ wynosi 300 l/min.
Specyfikacja techniczna
| Symbol | DPHE-2713-X 24DC |
| Producent | Atos |
| Rozmiar ISO4401 | NG16 |
| Rozmiar CETOP | 7 |
| Zasilanie elektryczne | DC 24V |
| Sterowanie suwakiem | Elektryczne |
| Ciśnienie pracy | 350 bar |
| Przepływ | 300 l/min |
| Rodzaj uszczelnienia | NBR |
| Waga | 9,89 kg |
| Kod EAN | 2010000850022 |
| Cena brutto | 3 794,94 zł |
Zastosowanie
- sterowanie siłownikami hydraulicznymi
- sterowanie silnikami hydraulicznymi
- agregaty hydrauliczne
- maszyny przemysłowe
- prasy hydrauliczne
- układy hydrauliki mobilnej i rolniczej
- linie produkcyjne oraz automatyka przemysłowa
Najważniejsze cechy
- maksymalne ciśnienie pracy 350 bar
- przepływ do 300 l/min
- sterowanie elektryczne 24DC
- montaż płytowy ISO 4401 / CETOP 7
- funkcja ręcznego przesterowania
- wysoka trwałość oraz niezawodność
Ważne informacje przy doborze
- maksymalne ciśnienie pracy 350 bar
- przepływ do 300 l/min
- sterowanie elektryczne 24DC
- montaż płytowy ISO 4401 / CETOP 7
- funkcja ręcznego przesterowania
- wysoka trwałość oraz niezawodność
Ważne informacje przy doborze
Rozdzielacz jest elementem do montażu płytowego. Należy zamontować go na płycie przyłączeniowej zgodnej z rozmiarem NG16 / CETOP 7. Do połączenia z blokiem zaworowym potrzebne są odpowiednie śruby montażowe dobrane zgodnie z kartą katalogową.
Przy wymianie zaworu trzeba sprawdzić napięcie zasilania cewki, typ suwaka oraz schemat hydrauliczny. Ten model posiada zasilanie 24DC. Maksymalny przepływ zależy od rodzaju suwaka oraz warunków pracy układu.
FAQ
Do czego służy rozdzielacz suwakowy DPHE?
Rozdzielacz DPHE służy do sterowania kierunkiem przepływu oleju hydraulicznego w układzie, dzięki czemu umożliwia sterowanie ruchem siłownika lub silnika hydraulicznego.
Czy ten rozdzielacz pasuje do montażu płytowego?
Tak, zawór jest przeznaczony do montażu płytowego zgodnego z ISO 4401 dla rozmiaru NG16 / CETOP 7.
Czy trzeba sprawdzić napięcie cewki przed zakupem?
Tak. W tym modelu zasilanie to 24DC, dlatego przy wymianie należy upewnić się, że instalacja sterująca ma zgodne napięcie.
