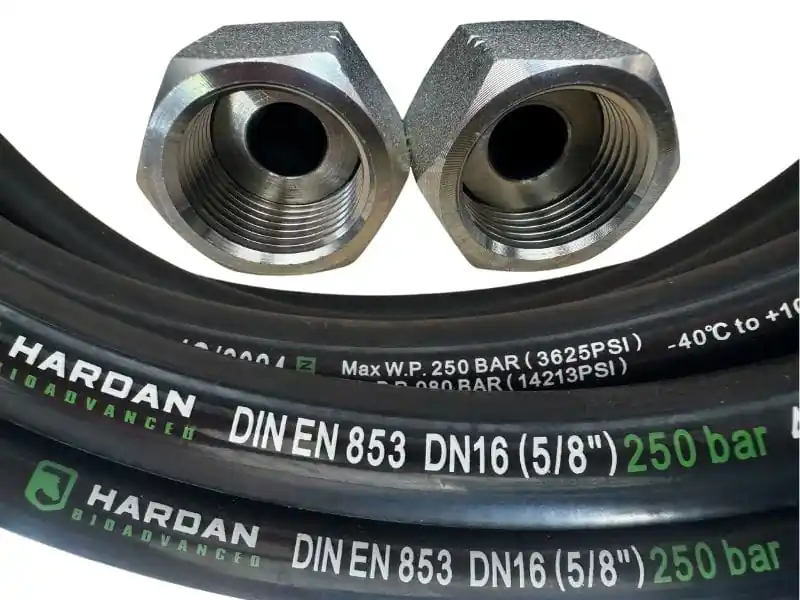

Wąż hydrauliczny 2SN 1″ x 2000 mm – Caterpillar / Volvo
Opis produktu:
- Wąż hydrauliczny 2SN o średnicy 5/8″ i długości 2000 mm, przeznaczony do zastosowań w maszynach budowlanych i przemysłowych takich jak Caterpillar i Volvo.
- Wąż jest fabrycznie zakuty wysokiej jakości końcówką 1″ ORFS UNF z płaskim uszczelnieniem czołowym O-Ring, co zapewnia szczelność połączenia i bezpieczeństwo pracy w układach hydraulicznych.
- Powierzchnia węża jest gładka, co ułatwia montaż, utrzymanie w czystości oraz minimalizuje osadzanie się zabrudzeń i zanieczyszczeń.
Dane techniczne:
- Typ węża: 2SN (dwuwarstwowy, wzmocniony stalowym oplotem)
- Średnica nominalna (DN): 16 mm / 5/8″
- Długość węża: 2000 mm
- Końcówka: 1″ ORFS UNF z płaskim uszczelnieniem
- Maksymalne ciśnienie robocze: 275 bar
Zastosowanie:
- Maszyny ciężkie, układy hydrauliczne Caterpillar, Volvo, inne maszyny przemysłowe
Materiał węża:
- Wysokiej jakości guma hydrauliczna odporna na oleje mineralne i wysokie ciśnienie
Wzmocnienie:
- Podwójny oplot stalowy zapewniający trwałość i odporność na wysokie ciśnienie
Powierzchnia:
- Gładka, ułatwiająca montaż i konserwację
Cechy produktu:
- Wysoka odporność na ścieranie, starzenie i działanie warunków atmosferycznych
Fabryczne zakucie końcówek z płaskim uszczelnieniem ORFS gwarantujące szczelność
Powierzchnia gładka ułatwiająca montaż i czyszczenie
Uniwersalne zastosowanie w maszynach Caterpillar i Volvo
Łatwa instalacja i kompatybilność z systemami hydraulicznymi wymagającymi końcówki ORFS
Uwagi;
Przed montażem węża należy upewnić się, że wszystkie połączenia są prawidłowo dokręcone i zgodne z wymaganiami producenta maszyny.
Wąż powinien być regularnie kontrolowany pod kątem uszkodzeń mechanicznych, pęknięć i wycieków, aby zapewnić bezpieczeństwo i długą żywotność.
Rozpoznawanie gwintów wymaga uwzględnienia kilku parametrów.
Oto krok po kroku, jak to zrobić:
1️⃣ Sprawdź rodzaj gwintu Gwinty metryczne (M) – oznaczone literą „M” i średnicą w mm, np. M6 × 1.0. Gwinty calowe (UNC/UNF) – oznaczone w calach i ilością zwojów na cal, np. 1/4‑20 UNC. Gwinty rurowe (G / BSP / NPT) – mają stożkowy kształt do uszczelniania.
2️⃣ Zmierz średnicę zewnętrzną gwintu Gwint zewnętrzny (śruba) – mierz średnicę największego punktu zwoju. Gwint wewnętrzny (nakrętka) – mierz średnicę otworu gwintu. Narzędzia: suwmiarka lub mikrometr.
3️⃣ Zmierz skok gwintu Skok (P) – odległość między dwoma sąsiednimi zwojami. Metryczny: w mm, np. P = 1.0 mm. Calowy: liczba zwojów na cal (TPI – threads per inch), np. 20 TPI. Narzędzia: gwintomierz lub linijka precyzyjna.
4️⃣ Określ kąt gwintu Metryczne: 60° Calowe UNC/UNF: 60° Rurowe BSP: 55° Rurowe NPT: 60°
5️⃣ Sprawdź kierunek gwintu Prawoskrętny (większość) – dokręca się zgodnie z ruchem wskazówek zegara. Lewoskrętny – dokręca się przeciwnie do ruchu wskazówek zegara (rzadziej, np. w mechanice rowerowej lub motoryzacyjnej).
6️⃣ Skorzystaj z tabeli gwintów Tabela metryczna: M2–M100, różne skoki. Tabela calowa: UNC, UNF, UNEF. Tabela rurowa: BSP, NPT.
